А14Б 568.000 СБ Опора подвижная
А14Б 568.000 Опоры подвижные.
Применяются для крепления трубопроводов, транспортирующих воду и пар с температурой до 150°С, либо холодоноситель с температурой от -15°С до 15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Условный диаметр прокладываемых трубопроводов Ду 50 – 125 мм.
Стандартно опоры подвижные А14Б 568.000 изготавливаются из марки стали Ст.3.
По запросу возможно изготовление из марок стали – 09Г2С; 20; 12Х18Н10Т; 12ХМ; 12Х1МФ; 15Х5М и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

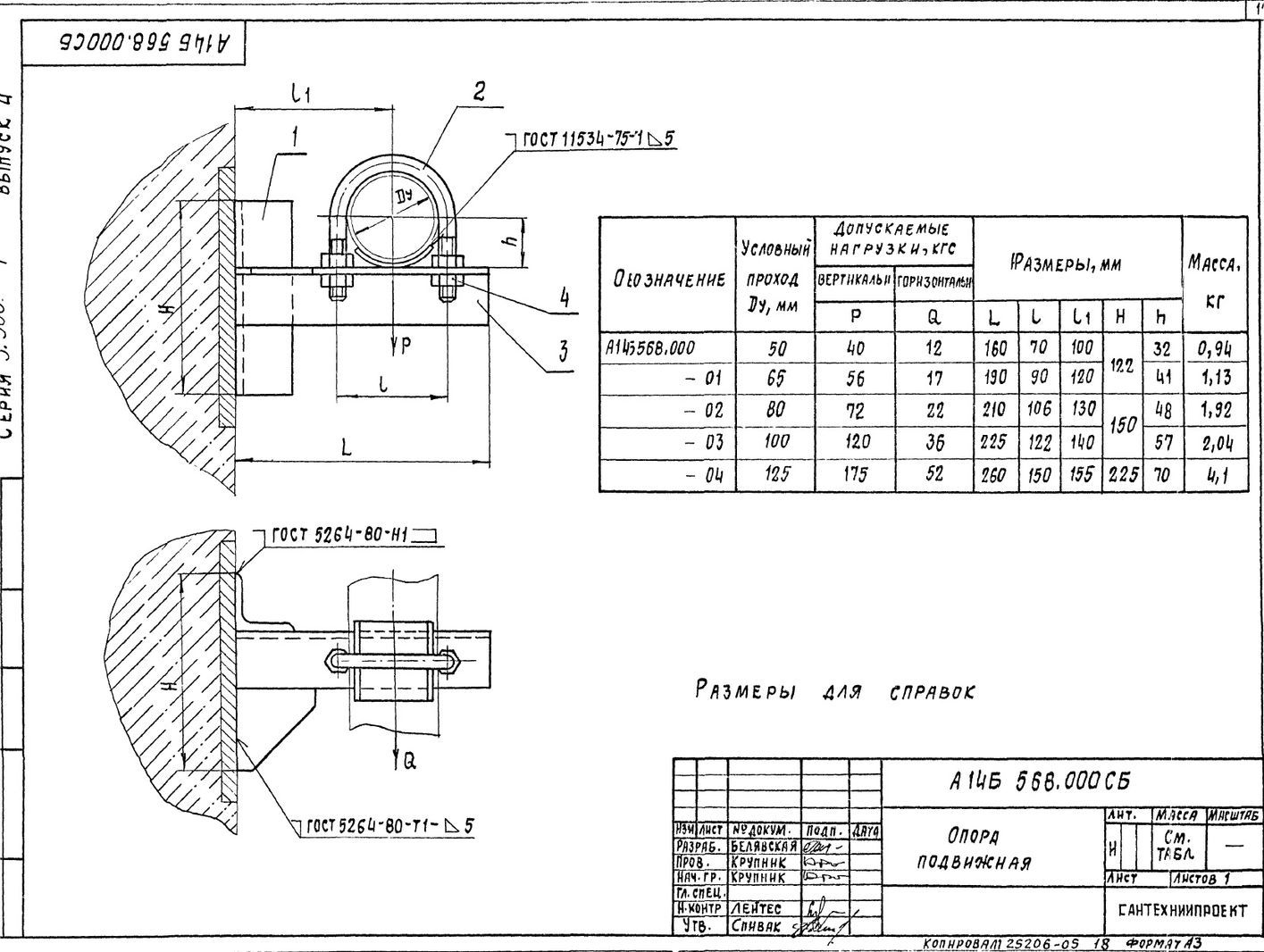

Опоры подвижные А14Б 568.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
Техническая консультация: +7 (812) 983-41-14; +7 (812) 982-00-41
Отправить запрос: info@opora-trub.ru
Пример обозначения подвижной опоры для трубопровода Ду50 мм:
Опора подвижная Ду50 А14Б 568.000 с.5.900-7 вып.4
| Обозначение | Условный проход трубопровода Ду, мм | Теоретическая масса | Расстояние от оси трубопровода до стены l1, мм | Длина кронштейна L, мм | Допускаемые вертикальные нагрузки Р, кН (кгс) | Допускаемые горизонтальные нагрузки Q, кН (кгс) |
|---|---|---|---|---|---|---|
| А14Б 568.000 | 50 | 0.94 кг. | 100 | 160 | 0,39 (40) | 0,12 (12) |
| А14Б 568.000-01 | 65 | 1.13 кг. | 120 | 190 | 0,55 (56) | 0,17 (17) |
| А14Б 568.000-02 | 80 | 1.92 кг. | 130 | 210 | 0,71 (72) | 0,22 (22) |
| А14Б 568.000-03 | 100 | 2.04 кг. | 140 | 225 | 1,18 (120) | 0,35 (36) |
| А14Б 568.000-04 | 125 | 4.10 кг. | 155 | 260 | 1,72 (175) | 0,51 (52) |
Обращаем Ваше внимание: Обозначение опор подвижных А14Б 568 в коммерческом предложении и счете указывается в соответствии с таблицей ниже.
| Фото | Обозначение | Цена руб./шт., с учетом НДС.* |
|---|---|---|
 |
Опора подвижная Ду50 А14Б 568.000 с.5.900-7 вып.4 | по запросу |
|
Опора подвижная Ду65 А14Б 568.000-01 с.5.900-7 вып.4 | по запросу |
|
Опора подвижная Ду80 А14Б 568.000-02 с.5.900-7 вып.4 | по запросу |
|
Опора подвижная Ду100 А14Б 568.000-03 с.5.900-7 вып.4 | по запросу |
|
Опора подвижная Ду125 А14Б 568.000-04 с.5.900-7 вып.4 | по запросу |
*В зависимости от объема и сроков изготовления, цена может изменяться.

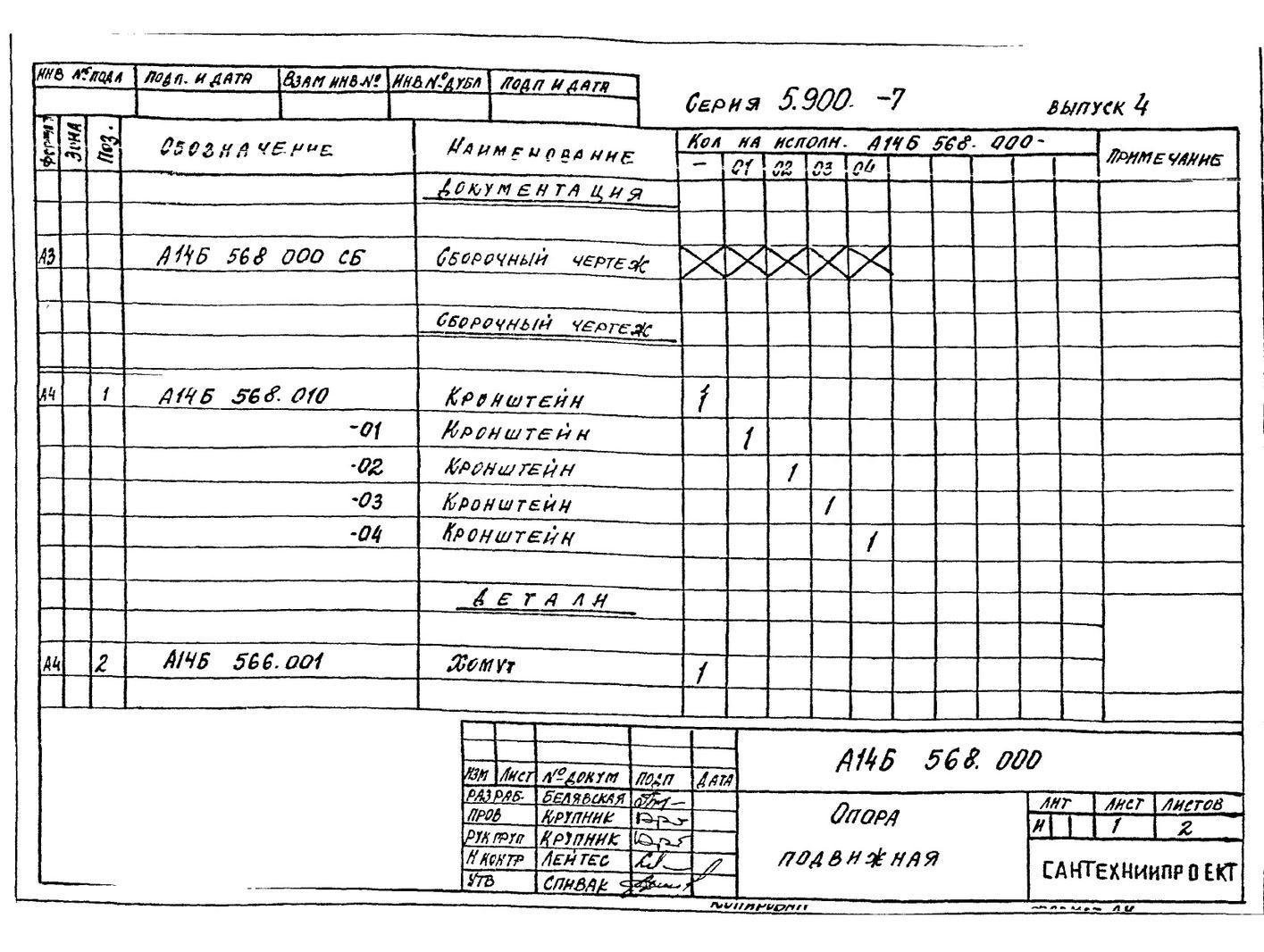

Скачать: А14Б 568.000 СБ серия 5.900-7 выпуск 4 Опора подвижная (.pdf 1.0 Mb)
Скачать: Серия 5.900-7 выпуск 4 Опорные конструкции и средства крепления стальных трубопроводов внутренних санитарно-технических систем (.pdf 35.9 Mb)
